Warta Industri
Napa Blok Terminal PCB Penting kanggo Sambungan Listrik sing Bisa Dipercaya?
Blok terminal PCBminangka komponen kritis ing sistem elektronik modern, nyedhiyakake sambungan kabel-ke-papan sing aman lan terorganisir ing otomatisasi industri, distribusi daya, piranti cerdas, sistem energi sing bisa dianyari, lan elektronik konsumen. Pandhuan lengkap iki nylidiki fungsi, struktur, keuntungan, metode pilihan, masalah umum, praktik instalasi, lan tren ing mangsa ngarep kanggo mbantu para insinyur, pabrikan, lan para panuku nggawe keputusan sing tepat.
Daftar Isi
- 1. Ngerti Blok Terminal PCB
- 2. Carane PCB Terminal pamblokiran Work
- 3. Jinis Utama Blok Terminal PCB
- 4. Bahan lan Konstruksi
- 5. Kaluwihan Key
- 6. Aplikasi umum
- 7. Cara Pilih Blok Terminal PCB Tengen
- 8. Kesalahan umum sing ditindakake para panuku
- 9. Instalasi lan Tips Maintenance
- 10. Blok Terminal PCB vs Konektor Liyane
- 11. Tren lan Inovasi Industri
- 12. Pitakonan sing Sering Ditakoni
- 13. Kesimpulan
1. Ngerti Blok Terminal PCB

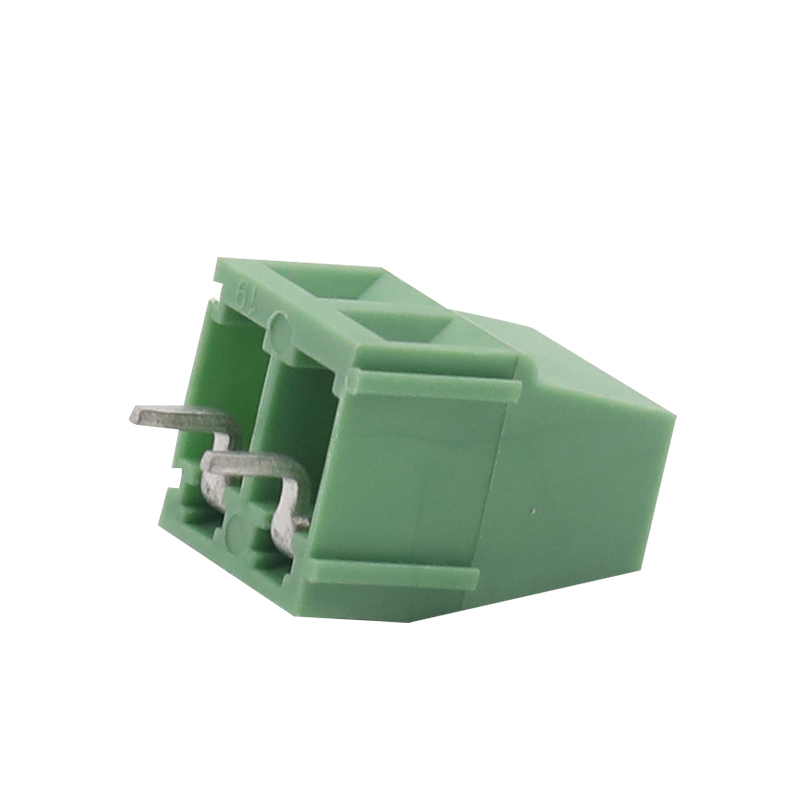

Blok terminal PCB minangka konektor listrik sing dirancang kanggo ngamanake kabel langsung menyang papan sirkuit dicithak (PCB). Nggawe sambungan listrik sing stabil ing antarane kabel eksternal lan sirkuit elektronik nalika nyederhanakake perakitan, pangopènan, lan ngatasi masalah.
Boten kados sambungan kabel soldered permanen, pamblokiran terminal PCB ngidini pangguna kanggo nyambung lan medhot kabel kanthi cepet tanpa ngrusak papan sirkuit. Iki ndadekake dheweke larang banget ing sistem sing mbutuhake pangopènan utawa panggantos komponen.
Konektor iki umume ditemokake ing:
- Sistem kontrol industri
- Penyetor daya
- Sistem keamanan
- peralatan HVAC
- Piranti telekomunikasi
- Peralatan energi sing bisa dianyari
- Elektronika otomotif
- Produk omah cerdas
Fungsi utama:Blok terminal PCB nyedhiyakake sambungan kabel sing aman, terorganisir, lan tahan getaran nalika nyuda wektu instalasi lan kerumitan pangopènan.
2. Carane PCB Terminal pamblokiran Work
pamblokiran terminal PCB operate dening clamping kabel menyang terminal konduktif sing dipasang langsung menyang PCB. Arus listrik mili saka kabel njaba liwat konduktor logam lan menyang papan sirkuit dicithak.
Umume pamblokiran terminal PCB nggunakake salah sawijining cara pengikat kabel ing ngisor iki:
| Metode Sambungan | Katrangan | Kaluwihan |
|---|---|---|
| Screw Clamp | Wire aman nggunakake ngawut-awut | Sambungan sing kuwat lan dipercaya |
| Spring Clamp | Tekanan spring nahan kabel ing panggonan | Instalasi cepet lan tahan geter |
| Push-In | Sambungan sisipan langsung | Déwan cepet |
| Tipe Barrier | Rintangan terisolasi ing antarane terminal | Peningkatan safety |
Sawise disambungake, pemblokiran terminal njamin konduktivitas listrik sing terus-terusan nalika nglindhungi kabel sing ora disengaja.
3. Jinis Utama Blok Terminal PCB
Aplikasi sing beda mbutuhake desain blok terminal PCB sing beda. Ngerteni jinis sing kasedhiya mbantu para insinyur milih solusi sing tepat.
Blok Terminal PCB Liwat Lubang
Iki wis dipasang liwat bolongan dilatih ing PCB lan soldered ing sisih ngelawan. Dheweke menehi kekuatan mekanik sing apik banget lan umume digunakake ing lingkungan geter dhuwur.
Lumahing Gunung PCB Terminal Blok
Desain gunung lumahing ditempelake langsung menyang permukaan PCB, ndhukung manufaktur otomatis lan tata letak kompak.
Blok Terminal PCB Pluggable
Versi pluggable ngidini konektor dicopot tanpa medhot kabel individu. Padha becik kanggo peralatan modular lan pangopènan cepet.
Blok Terminal PCB Sudut Kanan
Desain sudut tengen ngirit ruang vertikal lan mbantu ngoptimalake tata letak pager.
Blok Terminal PCB Saiki Dhuwur
Dirancang kanggo beban listrik sing abot, blok kasebut nduweni konduktor sing luwih gedhe lan tahan panas sing luwih dhuwur.
Otomasi Industri
Transmisi sinyal sing dipercaya lan kinerja awet ing getaran.
Peralatan Daya
Ngalahake syarat voltase lan arus sing luwih dhuwur kanthi aman.
Elektronika Konsumen
Desain kompak ndhukung produk sing luwih cilik lan luwih pinter.
4. Bahan lan Konstruksi
Kinerja blok terminal PCB gumantung banget marang bahan lan desain strukture.
| Komponen | Materi Umum | tujuane |
|---|---|---|
| omah | PA66 Nylon | Tahan api lan insulasi |
| Konduktor | Paduan Tembaga | Konduktivitas listrik |
| Plating | Timah utawa Nikel | resistance karat |
| Sekrup | baja | Pengikat mekanik |
Bahan berkualitas tinggi ningkatake efisiensi listrik, stabilitas termal, lan daya tahan jangka panjang.
5. Kaluwihan Key
Blok terminal PCB nawakake keuntungan sing signifikan kanggo pabrikan, installer, lan tim pangopènan.
- Wiring Gampang:Nyederhanakake instalasi lan panggantos kabel.
- Suda Downtime:Pangopènan lan ngatasi masalah luwih cepet.
- Sambungan sing aman:Penylametan kawat mekanik sing kuat.
- Desain kompak:Panggunaan papan PCB sing efisien.
- Skalabilitas:Kasedhiya ing macem-macem konfigurasi kutub.
- Keamanan:Nyegah sirkuit cendhak sing ora disengaja.
- Efisiensi Biaya:Nyuda biaya tenaga kerja perakitan.
- Fleksibilitas:Ndhukung macem-macem ukuran kabel lan voltase.
Akeh insinyur luwih seneng blok terminal PCB amarga nyederhanakake pangopènan lapangan nalika njamin kinerja listrik sing dipercaya sajrone wektu operasi sing dawa.
6. Aplikasi umum
Blok terminal PCB digunakake ing meh kabeh industri listrik modern.
Sistem Kontrol Industri
Pabrik gumantung ing blok terminal kanggo sensor, relay, PLC, lan sistem otomasi ing ngendi resistensi getaran lan aksesibilitas pangopènan kritis.
Energi sing bisa dianyari
Inverter solar lan sistem tenaga angin nggunakake pamblokiran terminal PCB kanggo transfer daya efisien lan sambungan stabil ing kahanan lingkungan ganti.
Peralatan Medis
Elektronik medis mbutuhake sambungan sing dipercaya banget kanggo piranti ngawasi lan sistem diagnostik.
Transportasi
Sistem sepur, kendharaan listrik, lan stasiun pangisi daya nggunakake blok terminal sing kuat kanggo aplikasi saiki.
Bangunan Smart
Sistem kontrol cahya, piranti keamanan, lan peralatan HVAC gumantung saka sambungan PCB sing diatur.
7. Cara Pilih Blok Terminal PCB Tengen
Milih blok terminal PCB sing bener mbutuhake pertimbangan teknis lan lingkungan kanthi ati-ati.
| Faktor Pilihan | Apa Iku Penting |
|---|---|
| Rating saiki | Nyegah overheating |
| Rating voltase | Njamin kinerja jampel aman |
| Ukuran Wire | Njamin kompatibilitas sing tepat |
| Ukuran Pitch | Ngaruhi jarak PCB |
| Tipe Pemasangan | Ndhukung syarat tata letak |
| Suhu operasi | Njamin kekiatan jangka panjang |
| Perlindungan Lingkungan | Nglindhungi saka bledug lan Kelembapan |
Para panuku uga kudu verifikasi sertifikasi kayata kepatuhan UL, CE, lan RoHS nalika milih produk kanggo pasar internasional.
8. Kesalahan umum sing ditindakake para panuku
Pilihan blok terminal sing salah bisa nyebabake kegagalan, overheating, utawa masalah pangopènan.
- Milih rating saiki sing ora cukup
- Nglirwakake kahanan lingkungan
- Nggunakake ukuran kabel sing ora cocog
- Milih bahan kualitas rendah
- Desain jarak PCB sing ora cocog
- Nglirwakake syarat geter
- Ngadhepi sertifikasi safety internasional
Evaluasi teknis sing ati-ati mbantu ngindhari masalah linuwih lan downtime sing ora dikarepke.
9. Instalasi lan Tips Maintenance
Instalasi sing tepat penting kanggo kinerja sing stabil lan safety listrik.
Instalasi Best Practices
- Gunakake torsi obeng sing bener.
- Supaya ngawut-awut over-tightening.
- Strip insulasi kawat kanthi akurat.
- Nyegah untaian kawat sing longgar.
- Tindakake spesifikasi saiki lan voltase.
- Priksa kualitas solder kanggo model liwat-bolongan.
Rekomendasi pangopènan
- Priksa sambungan kanthi periodik.
- Priksa pratandha overheating.
- Mangga madosi karat utawa discoloration.
- Retighten ngawut-awut yen perlu.
- Resik akumulasi bledug kanthi rutin.
Pemriksaan rutin sacara signifikan ngluwihi umur layanan pamblokiran terminal PCB lan nyuda kegagalan listrik.
10. Blok Terminal PCB vs Konektor Liyane
| Fitur | Blok Terminal PCB | Kawat Solder | Konektor Crimp |
|---|---|---|---|
| Pangopènan | Gampang | angel | Moderate |
| Kacepetan Instalasi | Cepet | alon-alon | Cepet |
| Bisa digunakake maneh | Banget | mlarat | apik |
| linuwih | dhuwur | dhuwur | dhuwur |
Blok terminal PCB nyedhiyakake keseimbangan sing apik antarane linuwih, layanan, lan efisiensi instalasi.
11. Tren lan Inovasi Industri
Minangka elektronik terus berkembang, teknologi pemblokiran terminal PCB maju kanthi cepet.
- Desain miniatur kanthi kapadhetan dhuwur
- Teknologi push-in tanpa alat
- Peningkatan resistensi geter
- Integrasi pemantauan cerdas
- Kapasitas saiki sing luwih dhuwur
- Bahan tahan api sing luwih apik
- Manufaktur sing ramah lingkungan
Produsen uga ngembangake solusi kanggo Industri 4.0, kendaraan listrik, lan sistem energi sing bisa dianyari.
12. Pitakonan sing Sering Ditakoni
Apa tujuan utama blok terminal PCB?
Tujuan utamane yaiku nyedhiyakake sambungan kabel sing aman lan bisa dicopot menyang papan sirkuit sing dicithak.
Apa pamblokiran terminal PCB bisa digunakake maneh?
ya wis. Paling pamblokiran terminal PCB dirancang kanggo selipan kabel bola-bali lan aman.
Industri apa sing paling akeh nggunakake blok terminal PCB?
Automasi industri, sistem tenaga, energi sing bisa dianyari, telekomunikasi, transportasi, lan industri elektronik konsumen akeh digunakake.
Kepiye carane milih rating saiki sing bener?
Pilih blok terminal kanthi rating saiki sing luwih dhuwur tinimbang beban maksimal sing dikarepake sistem kanggo njamin operasi sing aman.
Apa sing nyebabake overheating blok terminal?
Penyebab umum kalebu kabel sing longgar, arus sing berlebihan, ukuran kabel sing ora cocog, lan bahan konduktif sing ora apik.
Bisa pamblokiran terminal PCB nangani geter?
ya wis. Spring-clamp lan desain screw-clamp bermutu tinggi nawakake resistensi geter sing apik banget.
13. Kesimpulan
Blok terminal PCB nduweni peran penting kanggo njamin sambungan listrik sing aman, efisien, lan bisa dijaga ing pirang-pirang industri. Fleksibilitas, linuwih, lan gampang dipasang nggawe piranti kasebut dibutuhake ing sistem elektronik modern.
Apa sing digunakake ing mesin industri, peralatan energi sing bisa dianyari, sistem transportasi, utawa elektronik konsumen, milih blok terminal PCB sing tepat langsung mengaruhi kinerja, safety, lan linuwih jangka panjang.
Nalika teknologi terus berkembang, solusi blok terminal PCB majeng bakal dadi luwih kompak, cerdas, lan efisien kanggo nyukupi panjaluk pasar sing akeh.
Ningbo San'an Electronic Technology Co., Ltd.spesialisasi ing pamblokiran terminal PCB dipercaya dirancang kanggo industri, komersial, lan aplikasi elektronik donya.
Tim berpengalaman kita setya nyedhiyakake kualitas stabil, manufaktur maju, lan dhukungan teknis profesional sing cocog karo syarat proyek sampeyan. Hubungi kitadina iki kanggo ngrembug kabutuhan blok terminal PCB lan nemokake solusi sambungan sing bisa dipercaya kanggo bisnis sampeyan.
